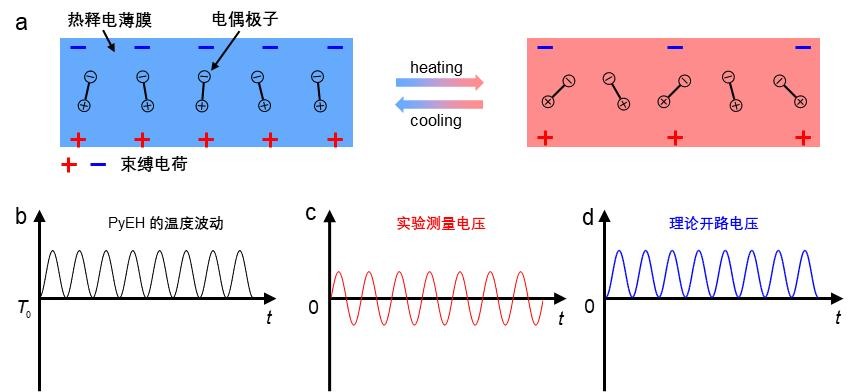

静态环境抑制：当环境温度缓慢变化时，两个元件同时吸收热量，温度变化量相同，产生的热释电电荷大小相等、极性相反，相互抵消，输出信号为 0，避免误触发；

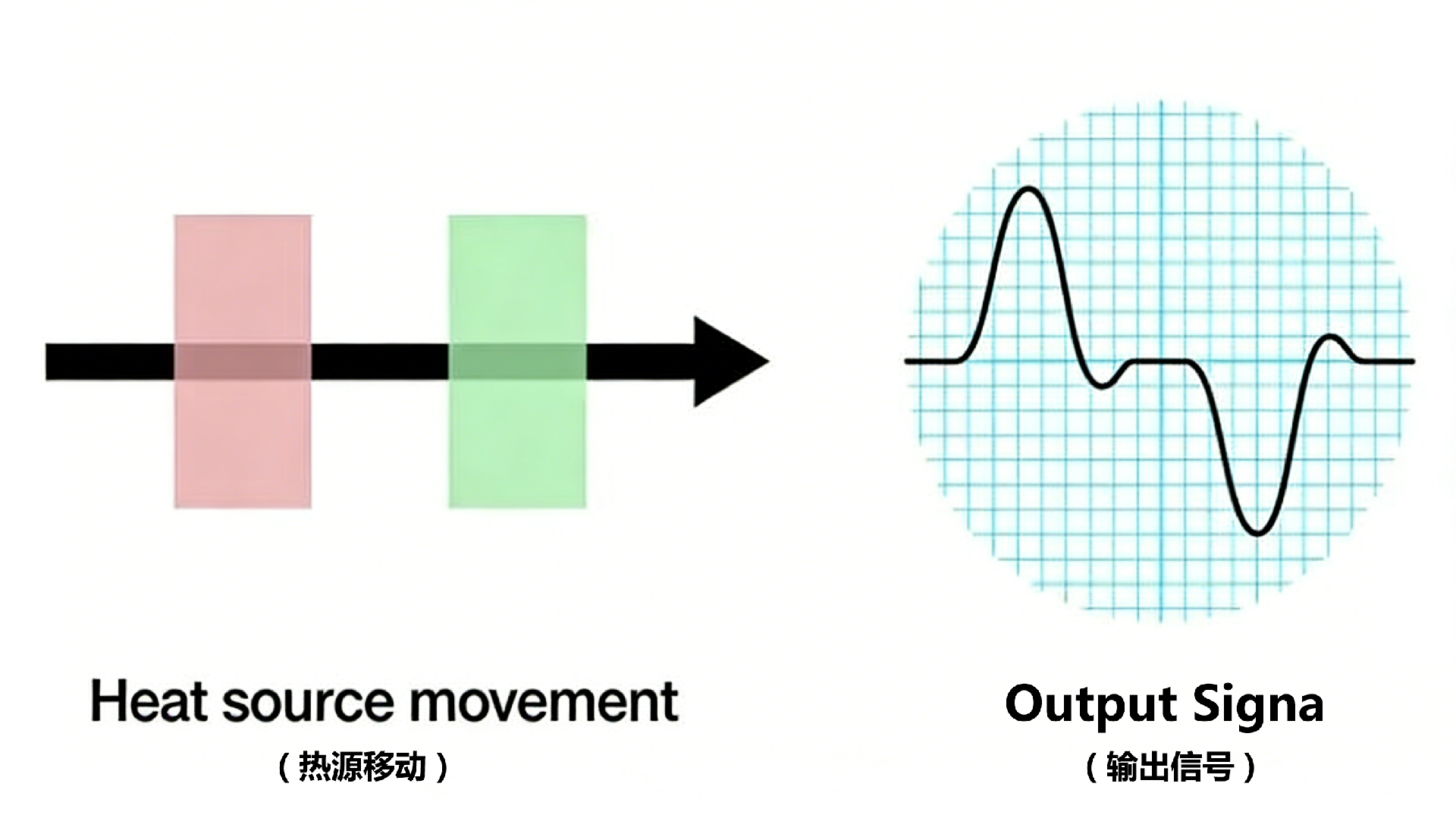

动态目标触发：当人体（红外辐射源）移动时，会依次进入元件 A、B 的视场，两个元件的温度变化存在时间差，产生的电荷无法抵消，从而输出有效的脉冲电信号。

四元元件强化：

埃赛力达传感器分为模拟系列和数字 DigiPyro® 系列，信号处理流程略有差异，但核心步骤一致：

电荷收集与放大：热释电元件产生的电荷极其微弱（pC 级别），需通过内置场效应管（FET） 进行阻抗变换和前置放大，将电荷信号转化为可检测的电压信号。这一步埃赛力达的优势是：集成 EMI 滤波电路，可抵抗手机、电机等电磁干扰。

滤波与阈值判断（模拟系列）：模拟型号（如 PYD1398）的输出为模拟电压信号，需外部电路配合：

带通滤波：保留 0.1–10Hz 的信号（人体移动的典型频率），滤除高频噪声和低频环境干扰；

阈值比较：设定触发阈值，当信号超过阈值时，输出高电平，驱动继电器 / 指示灯等负载。

1. 数字化处理：（DigiPyro® 数字系列）数字型号（如 PYD1598）内置ADC 模数转换器 + MCU，信号处理更智能：模拟信号经 ADC 转换为数字信号，MCU 进行数字滤波、温度补偿；

2.


3. 内置阈值算法：可通过 I²C 接口自定义灵敏度（1–16 级）和触发延时；直接输出中断信号或数字状态，无需外部调理电路，简化用户设计。

•

•

• PART 04



















  光学匹配 - 菲涅尔透镜的作用

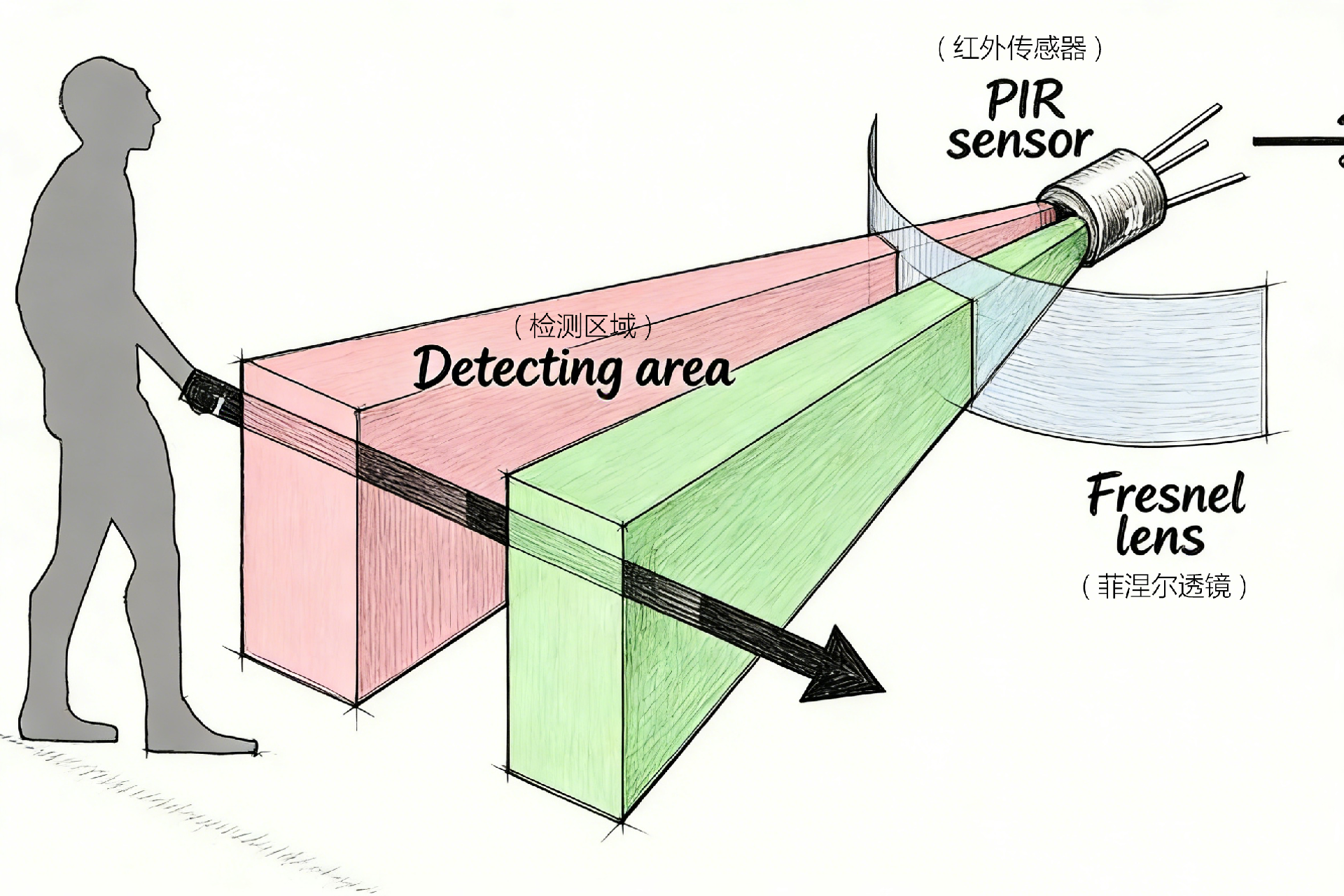

热释电传感器往往需搭配菲涅尔透镜使用，透镜是决定探测范围和角度的关键，其原理是以下3个方面：

1. ①红外聚焦：

   透镜采用聚乙烯（PE）材料，可透过 5.5–14μm 红外光，将大面积的红外辐射聚焦到热释电元件上，提升探测灵敏度。




2. ②视场分割：

   透镜表面的同心圆纹路，将探测区域分割为多个交替的 “敏感区” 和 “盲区”，人体移动时会在敏感区和盲区之间切换，形成脉冲信号，增强触发可靠性。




3. ③距离扩展：

   无透镜时探测距离仅 1–2m，搭配透镜后可达 10–15m，满足安防、智能家居的远距离需求。




• PART 05



















  关键特性总结： 原理决定的产品优势

01

工作原理

1.

   02




   核心优势




2. 宽光谱响应：适配人体与环境红外波段，无需制冷，成本低。

3.


• 低功耗设计：数字系列静态电流可低至3μA（1.8V 供电)，适合电池供电设备。
•

• 抗干扰能力：集成 EMI 滤波、温度补偿，数字输出减少模拟噪声影响。
•

• 封装标准化：多采用 TO-5 金属封装，兼容主流光学镜头与 PCB 设计。
•


1.


2.

   03




   关键型号参数速览

3.


4. LHI 778/LHI878（模拟系列）

1. ⭐优势：成本低、设计简单，兼容传统 PIR IC（如 BISS0001），工业级温宽（-40℃至 85℃），EMI 防护良好。
2. 差异：LHI778 小窗口、低成本，适合小视场消费类产品；LHI878 标准窗口、95° 视场，适配标准菲涅尔透镜，适合安防与商业照明。
3.

   PYD 1588/PYD 1598（数字系列）
   ⭐优势：1.8V 供电、3μA 休眠电流，支持唤醒 / 休眠，延长电池寿命；集成数字处理，可设灵敏度、带通、脉冲计数，输出中断信号，简化外围电路。
   ⭐差异：PYD1588 标准窗口、110° 视场，适合常规电池设备；PYD1598 大窗口、130° 视场，抗白光更强，适合长距离与户外场景

1.


2. 核心参数对比表

3.


   参数	LHI 778	LHI 878	PYD 1588	PYD 1598
   核心架构	模拟双元互补陶瓷 + FET 源极跟随器	模拟双元互补陶瓷 + FET 源极跟随器	数字双元 + 集成数字化单元	数字双元 + 集成数字化单元
   封装	TO-5，小窗口	TO-5，标准窗口	TO-5，标准窗口	TO-5，大窗口
   响应度	3300–4000 V/W（100℃，1Hz）	3300–4000 V/W（100℃，1Hz）	高响应陶瓷元件	高响应陶瓷元件
   噪声	20–50 μVpp（25℃，0.3–10Hz）	20–50 μVpp（25℃，0.3–10Hz）	集成滤波，低噪声	集成滤波，低噪声
   工作电压	2–15 V	2–15 V	1.8 V低功耗	1.8 V低功耗
   工作电流	mA 级	mA 级	3 μA/1.8V	3 μA/1.8V
   视场角	小视场	95°	110°	130°
   抗白光性能	基础	基础	标准	增强（大窗口）
   核心功能	模拟输出	模拟输出	数字输出、中断、灵敏度 / 带通可调	数字输出、中断、灵敏度 / 带通可调
   成本定位	低成本	标准成本	中低成本	标准成本

04

选型与应用建议

• 模拟转数字

  PYD 系列可直接输出数字信号与中断，无需额外 PIR IC，适合电池产品；LHI 系列需搭配专用 IC 与菲涅尔透镜。



• 电源适配

  PYD 系列需 1.8V 稳压电源，LHI 系列支持 2–15V 宽压，两者引脚不兼容，不可直接互换。



• 视场扩展

  均需菲涅尔透镜，PYD1598 大窗口适配更大透镜，探测距离更远。、
